使用

本部分主要介绍如何使用QLLVM编译量子线路，以及编译参数的详细说明。

使用示例

使用插件

云端使用

_images/006.png

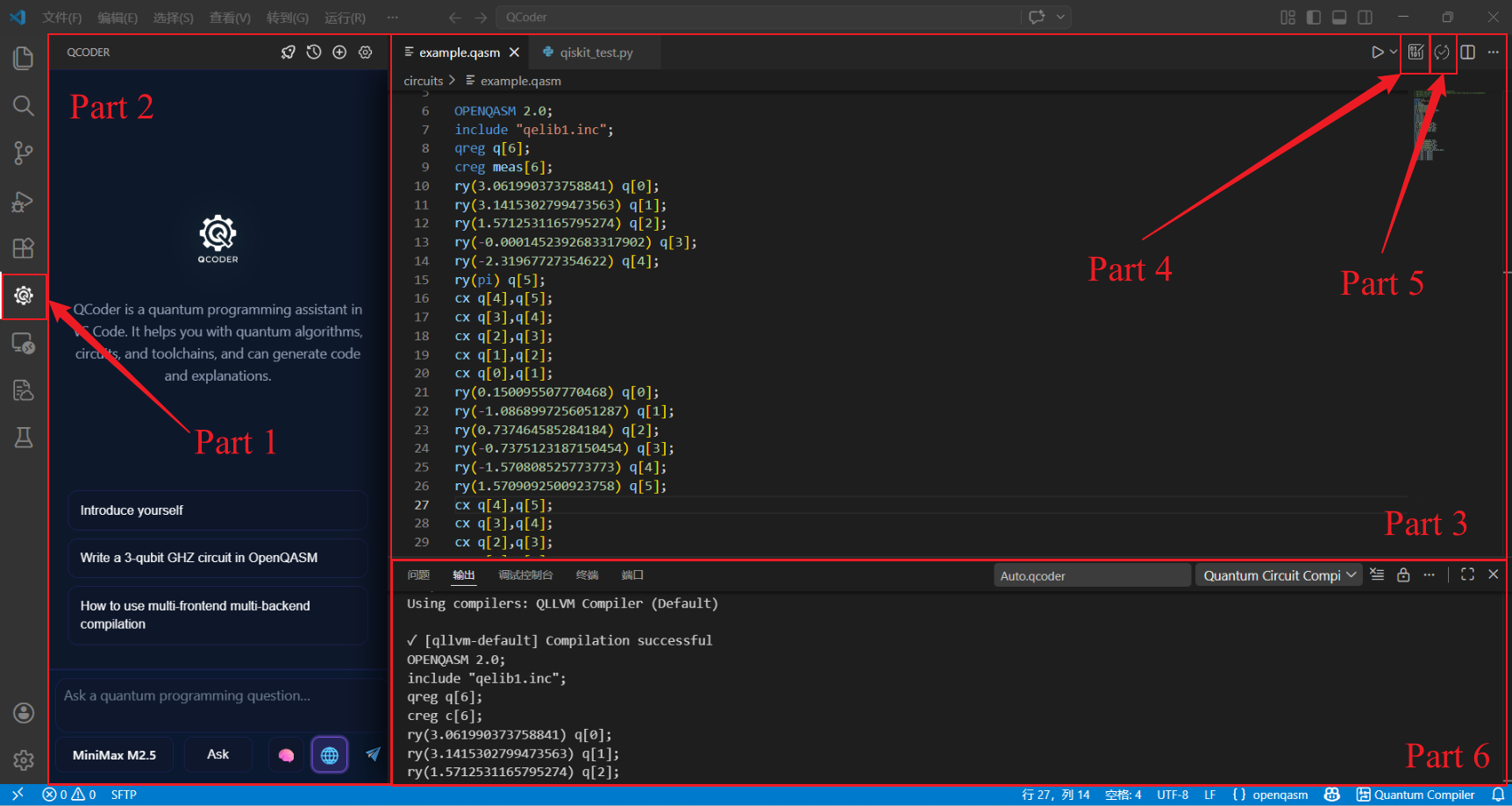

VScode插件界面展示

功能说明

区域

功能说明

① Qcoder 侧边栏

点击即可使用 Qcoder 智能编程助手

② Qcoder 主界面

智能交互界面

③ 代码界面

用于展示量子程序

④ 编译键

点击即可对代码界面或选中的量子程序进行编译

⑤ 运行键

点击即可运行代码界面或选中的量子程序

⑥ 输出界面

输出编译好的量子线路以及各项参数

Quantum Circuit Composer

Quantum Circuit Composer 是一款 Visual Studio Code 插件，主要功能包括：

  • 多编译器支持：可同时配置多个编译器（自研 QLLVM、IBM Qiskit、本源 QPanda），一键并行编译，并自动生成结果对比表格。

  • 多前端输入：支持 QASM、Qiskit Python 代码、QPanda Python 代码、OriginIR、QCIS 等多种输入格式，统一转换为 QASM 后进行编译。

  • 远程/本地编译：默认使用远程服务器编译（无需本地安装编译器），也可切换为本地编译。

  • QIR 模拟器：直接在插件内运行 QIR 模拟器，查看测量结果统计。

  • 统计对比：编译完成后自动提取各编译器的门数、两比特门数、深度，并生成对比表格。

  • 图形化设置：通过设置面板管理编译器配置，轻松启用/禁用、编辑参数。

快速开始：

  1. 安装插件

    • 在 VSCode 扩展商店中搜索 “Quantum Circuit Composer” 并安装。

    • 安装后，状态栏会出现一个电路板图标，点击可打开设置面板。

  2. 编写量子电路

    • 新建一个文件，支持 .qasm`（OpenQASM）、.py`（Qiskit/QPanda 代码）、.originir、.qcis 等。

    • 例如，一个简单的 Bell 态 QASM 文件：

    OPENQASM 2.0;
include "qelib1.inc";
qreg q[2];
creg c[2];
h q[0];
cx q[0],q[1];
measure q[0] -> c[0];
measure q[1] -> c[1];

  3. 编译文件

    • 右键单击文件，选择 “编译当前量子电路文件”。

    • 或打开设置面板，点击顶部的 “▶ 选择文件进行编译”。

    • 插件将使用已启用的所有编译器并行编译，并在输出通道中显示结果和统计对比表格。

  4. 运行 QIR 模拟器

    • 在设置面板的编译器列表中，找到 QLLVM 编译器，点击其右侧的 “▶ 运行模拟器” 按钮。

    • 在弹出的输入框中输入 shots（运行次数）和随机种子（可选）。

    • 模拟完成后，输出通道会显示测量结果统计。

qcoder-chat

面向量子计算学习与开发的 VS Code 侧栏 AI 助手

qcoder-chat 聚焦于量子代码智能开发，提供 AI 对话编程、智能代码补全与自主 Agent 任务执行。向下衔接编译与运行，为 qcoder-compiler 提供高质量量子代码与任务指令，是开发交互入口。允许用户添加 SCNet、阿里云、DeepSeek 等厂商大模型接入 qcoder-chat。

Tip

使用 内置免费曙光大模型 时，无需配置 API Key 即可直接使用 qcoder-chat 量子编程功能。

快速开始：

  1. 安装

    • 在 VS Code 扩展视图搜索安装，或使用 Install from VSIX… 安装组织分发的 .vsix 文件。

  2. 配置 API Key（按实际使用的模型选择）

    打开命令面板（Ctrl+Shift+P / Cmd+Shift+P）：

    • QCoder: 设置 QCoder Qwen API Key：添加阿里云百炼大模型

    • QCoder: 设置 QCoder DeepSeek API Key：添加 DeepSeek 大模型

    • QCoder: 设置 QCoder SCNet API Key：添加 SCNet 大模型

  3. 打开聊天

    • 点击活动栏 qcoder-chat 图标打开侧栏聊天，或运行 与量子编程小助手聊天。

  4. 侧栏设置

    • 标题栏或界面内可打开 设置：管理已添加的大模型列表、界面语言等。

使用命令行

编译纯量子程序

编译OpenQASM文件

基本编译:

# Using qllvm
qllvm test.qasm -qrt nisq -qpu qasm-backend -O1
# Output: test_compiled.qasm

指定输出路径:

qllvm test.qasm -qrt nisq -qpu qasm-backend -O0 -o folder/try
# Output: folder/try.qasm

指定基础门组:

qllvm test.qasm -qrt nisq -qpu qasm-backend -O1 -o folder/try \
  -basicgate=[rx,ry,rz,h,cx]

带后端拓扑(SABRE 映射):

qllvm test.qasm -qrt nisq -qpu qasm-backend -O1 \
  -qpu-config backend.ini -initial-mapping '[0,1,2]' \
  -sabre-cpp
Bell态示例

创建bell.qasm:

OPENQASM 2.0;
include "qelib1.inc";
qreg q[2];
creg q_c[2];
h q[0];
CX q[0], q[1];
measure q[0] -> q_c[0];
measure q[1] -> q_c[1];

编译并检查输出:

qllvm bell.qasm -qrt nisq -qpu qasm-backend -O1
cat bell_compiled.qasm
直接调用 qllvm-compile
# Without SABRE
qllvm-compile test.qasm -internal-func-name test \
  -emit-backend=qasm-backend -output-path=test_out.qasm

# With SABRE (linear chain 0-1-2)
qllvm-compile test.qasm -internal-func-name test \
  -emit-backend=qasm-backend -output-path=test_sabre.qasm \
  -sabre-coupling-map="0,1;1,2"
打印 MLIR / QIR
qllvm test.qasm -emitmlir -qrt nisq -qpu qasm-backend -O1
qllvm test.qasm -emitqir -qrt nisq -qpu qasm-backend -O1
后端拓扑配置示例

backend.ini 或 qpu_config_chain3.txt:

# Linear chain: 0-1-2
connectivity = [[0, 1], [1, 2]]
QIR Runner 后端配置示例

输出 LLVM 位码 (.bc) 供 QIR Runner 模拟器加载。qllvm 内置 QirRunnerCompat 自动适配 qir-runner 的 QIR base profile（__quantum__rt__initialize 签名、__body 后缀、mz 结果索引等）。

# 1. 安装 qir-runner (conda qllvm 环境)
conda activate qllvm
pip install qirrunner

# 2. 用 qllvm-compile 生成 .bc
qllvm-compile bell.qasm -qrt nisq -qpu qir-runner -O1 \
  -emit-backend=qir-runner -output-path=bell.bc

# 3. 用 qir-runner 运行
qir-runner -f bell.bc -s 5
qir-runner 输出格式说明

每次 shot 的输出结构：

行

含义

START

一次 shot 开始

METADATAtEntryPoint

入口点元数据

RESULTt0 或 RESULTt1

各 qubit 的测量结果（按测量顺序）

ENDt0

该 shot 结束

示例（Bell 电路 5 shots）：

START
METADATA    EntryPoint
RESULT      0
RESULT      0
END 0
START
METADATA    EntryPoint
RESULT      1
RESULT      1
END 0
...
qir-runner 命令行参数

参数

说明

默认值

-f, –file <PATH>

QIR 位码文件路径（必需）

-s, –shots <NUM>

模拟 shot 次数

1

-r, –rngseed <NUM>

随机数种子（可复现）

随机

-e, –entrypoint <NAME>

入口函数名

EntryPoint
输出为 Qiskit 风格 counts

使用 scripts/qir_runner_counts.py 将原始输出转换为 Qiskit 风格的 get_counts() 字典：

# 管道方式
qir-runner -f bell.bc -s 100 | python3 scripts/qir_runner_counts.py -

# 直接指定 bc 与参数
python3 scripts/qir_runner_counts.py bell.bc -s 100 -r 42

  • 输出示例（Bell 态）：{‘00’: 48, ‘11’: 52}

  • 协同测试脚本：./scripts/test_qllvm_qirrunner.sh

.bc 为标准 LLVM 位码，可被 [qir-alliance/qir-runner](https://github.com/qir-alliance/qir-runner) 等工具加载（需 Python 3.9+）。

离子阱后端编译示例

编译器支持编译生成面向离子阱后端的QASM程序。当指定 -qpu 为 trappedion-qasm 时，输出类型为面向Quantinuum的QASM程序。

编译命令：

qllvm test.qasm -qrt nisq -qpu trappedion-qasm -O1

编译后量子程序示例：

OPENQASM 2.0;
include "hqslib1.inc";
qreg q[2];
creg c[2];
U1q (-1*pi, 0.25*pi) q[0];
U1q (2*pi, 0.5*pi) q[0];
U1q ( 2.5*pi, 0.5*pi) q[1];
RZZ (0.5*pi) q[0], q[1];
U1q (0.5*pi, 0.0*pi) q[1];
measure q[0] -> c[0];
measure q[1] -> c[1];

具体使用实例可参考 https://github.com/QCFlow/QLLVM/test/Compilation_for_Ion_Trap_Backend.ipynb

编译经典-量子混合程序

如果需要编译经典-量子混合程序，需安装 qir-runner（pip install qirrunner）以及下列依赖

  • 依赖：Clang（支持 -x cuda）、CUDA Toolkit、qir-runner（pip install qirrunner）。

  • Ubuntu apt 安装 CUDA：运行 bash scripts/install_cuda_apt.sh 可自动安装 nvidia-cuda-toolkit 并创建 Clang 兼容目录（~/.qllvm/cuda-apt-compat）。详见 examples/hybrid_cuda/README.md。

支持将 C++ 主程序与 QASM 量子电路混合编译为单一可执行文件：

# 混合编译（qir-qrt-stub 桩实现）
qllvm main.cpp circuit.qasm -o hybrid_app

# 示例位于 examples/hybrid/

# bell
qllvm examples/hybrid/main.cpp examples/hybrid/bell.qasm -o hybrid_bell
./hybrid_bell
# simon
qllvm examples/hybrid/main_gmac_simon.cpp examples/hybrid/gmac_simon.qasm -o hybrid_simon
./hybrid_simon
#vqe
qllvm examples/hybrid/main_vqe.cpp examples/hybrid/vqe.qasm -o hybrid_vqe
./hybrid_vqe
# 具有最优解的qaoa
qllvm examples/hybrid/main_qaoa.cpp examples/hybrid/qaoa.qasm -o hybrid_qaoa
./hybrid_qaoa
# 非最优解的qaoa
qllvm examples/hybrid/main_qaoa_suboptimal.cpp examples/hybrid/qaoa_suboptimal.qasm -o hybrid_qaoa_suboptimal
./hybrid_qaoa_suboptimal

# 混合编译 + qir-runner 模拟（生成 exe 与 .bc）
qllvm main.cpp bell.qasm -qpu qir-runner -o hybrid_bell -O1

# 运行（需 qir-runner 在 PATH 中）
./hybrid_bell -shots 10

  • 工作流程：QASM → QIR .bc (qir-runner) + C++ 编译 → 可执行文件在运行时间接调用 qir-runner 子进程模拟量子电路。

  • 协同测试脚本：./scripts/test_hybrid_qirrunner.sh

详见 examples/hybrid/README.md。

支持将 C++ 主程序、CUDA 内核与 QASM 量子电路混合编译为单一可执行文件（需 CUDA 环境）：

cd examples/hybrid_cuda

# 编译（-cuda-arch 指定 GPU 架构，如 sm_75、sm_86）
qllvm main.cpp kernel.cu circuit.qasm -o hybrid_app \
      -cuda-arch sm_75 \
      -cuda-path /usr/local/cuda

# 若 nvcc 在 PATH 中，可省略 -cuda-path，将自动推导
qllvm main.cpp kernel.cu circuit.qasm -o hybrid_app -cuda-arch sm_86

# 运行
./hybrid_app -shots 1024

Warning

QASM 程序当前仅支持 OPENQASM 2.0 格式规范。

编译参数说明

本教程将介绍qllvm编译参数的详细说明。

驱动程序（qllvm）参数

驱动程序（qllvm ）参数

参数

说明

示例

-O0

不进行编译优化

-O0

-O1

使用固定优化遍序列

-O1

-basicgate

指定基础门组

-basicgate=[rx,ry,rz,h,cz], -basicgate=[rx,ry,rz,h,cx], -basicgate=[su2,x,y,z,cz] (for measurement and control)

-qrt

指定设备类型

-qrt nisq, -qrt ftqc

-qpu

指定后端类型

-qpu qasm-backend

-qpu-config

指定后端拓扑结构（耦合图）

-qpu-config ./backend.ini

-emitmlir

打印 MLIR 程序

-emitmlir

-emitqir

打印 QIR 程序

-emitqir

-customPassSequence

指定优化遍序列文件

-customPassSequence=./pass.txt

-o

指定输出路径及文件名

-o folder/name

-placement

指定映射方法

-placement sabre_swap, -placement swap_shortest_path

-initial-mapping

指定初始比特映射

-initial-mapping '[0,1,2,3,4]'

-sabre-cpp

在 LLVM IR 阶段使用 C++ SABRE（需配合 -initial-mapping 和 -qpu-config）

-sabre-cpp

-circuit-state

打印电路状态（深度、门数）

-circuit-state

-pass-count

打印各 Pass 执行次数

-pass-count

-v / –verbose

开启详细输出

-v

-cuda-arch

为混合 CUDA 指定 GPU 架构

-cuda-arch sm_75

-cuda-path

为混合 CUDA 指定 CUDA 安装路径（可选，默认使用 CUDA_PATH 或 nvcc 推导）

-cuda-path /usr/local/cuda

常用基础门组:

  • [rx,ry,rz,h,cz]: 默认

  • [rx,ry,rz,h,cx]: 使用 CX

  • [su2,x,y,z,cz]: 用于测量和控制系统

qllvm-compile 参数

qllvm-compile 参数

参数

说明

<input.qasm>

positional,输入 OpenQASM 文件

-internal-func-name

生成的内核函数名

-no-entrypoint

不生成 main 入口

-O0

优化等级 0

-O1

优化等级 1

-qpu

目标量子后端

-qrt

量子执行模式（nisq/ftqc）

-emitmlir

打印 MLIR

-emitqir

打印 QIR

-emit-backend

指定发射后端（如 qasm-backend）

-output-path

输出文件路径

-output-ll

输出 LLVM IR 路径（用于混合编译链接）

-sabre-coupling-map

SABRE 耦合图,边格式 0,1;1,2;2,3

-circuit-state

打印电路深度和门数

-pass-count

打印各 Pass 执行次数

-basicgate

基础门组

-customPassSequence

自定义 Pass 序列文件

-verbose-error

出错时打印完整 MLIR

–pass-timing

Pass 耗时统计

–print-ir-after-all

每 Pass 后打印 IR

–print-ir-before-all

每 Pass 前打印 IR

CMake 构建参数

CMake 构建参数

参数

说明

-DLLVM_ROOT

LLVM 安装路径（含 MLIR）

-DXACC_DIR

可选依赖路径（antlr4/exprtk）；QASM-only 独立构建时设为空：-DXACC_DIR=

-DCMAKE_INSTALL_PREFIX

安装目录（默认 ~/.qllvm）

-DQLLVM_QASM_ONLY_BUILD=ON

启用 QASM-only 独立构建

编译器适配的量子物理体系

一、超导量子计算机

  1. Qasm模拟器：-qpu qasm-backend

  2. 本源悟空量子计算机：-qpu originquantum

  3. 中电信天衍真机：-qpu tianyan

二、离子阱量子计算机

  1. H-series模拟器：-qpu trappedion-qasm
